YCB8-0.6圆弧齿轮油泵

  • 产品简介: 泊头市北弘泵业制造有限公司一家多年经营YCB8-0.6圆弧齿轮油泵生产企业,公司规模大,设备齐全,生产设计经验丰富,是业内公认的河北YCB8-0.6圆弧齿轮泵生产厂家的优秀典型企业.
  • 咨询热线:13931762407
  • 产品详情

YCB8-0.6圆弧齿轮油泵

一、YCB8-0.6圆弧齿轮油泵概述与特点:
YCB8-0.6圆弧齿轮油泵采用了国际上被认为输送泵最先进的一点连续接触齿轮,即双圆弧加正弦曲线复合成齿形,可彻底淘汰渐开线齿轮输送泵。曾获国家级重大科技成果项目,并获国家教委科技进步三等奖。圆弧齿轮在两啮合齿廓间为一点连续接触,不会产生困油现象,彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低,并具有良好的节能效果。
YCB8-0.6圆弧齿轮油泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。
YCB8-0.6圆弧齿轮油泵设有安全阀作为超载保护,安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作,需要时可在管路上另行安装。
YCB8-0.6圆弧齿轮油泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。

二、YCB8-0.6圆弧齿轮油泵用途:
YCB8-0.6圆弧齿轮油泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度为5×10-6~1.5×10-3m2/s (5-1500cSt),温度在200℃以下的具有润滑性的油料。本系列泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机。

三、YCB型圆弧齿轮泵应用范围:
1、YCB圆弧泵在输油系统中可用作传输,增压泵;
2、在燃油系统中可用作输送,加压,喷射的燃油泵;
3、在液压传动系统中可用作提供液压动力的液压泵;
4、在一切工业领域中,均可作润滑油泵用。

四、YCB8-0.6圆弧齿轮油泵电机过热原因
1、使用范围(流量、扬程)超过齿轮油泵设计要求
2、介质比重超过齿轮油泵配置电机
3、填料压盖压的太紧或机械密封弹簧调的太紧
4、泵装配质量差,有摩擦处或电机与泵轴不同心

五、YCB8-0.6圆弧齿轮油泵使用注意事项
1、YCB8-0.6圆弧齿轮油泵使用规定电压线路电压不超过泵铭牌上所规定电压的±10%方可使用。
2、YCB8-0.6圆弧齿轮油泵结构示意图装配,接上电动机。
(1)接好进出口管道严禁漏气,进出口不要接反。
(2)电机接上电源,测试电机旋转方向。
3、YCB8-0.6圆弧齿轮油泵使用前检查各部件外型完好才能开机使用。
4、YCB8-0.6圆弧齿轮油泵不宜作空运转,使用时,抽吸完毕,即停泵,否则会加速齿轮密封件轴承等磨损。
5、YCB8-0.6圆弧齿轮油泵防止过载,使用时,凡遇转速异常或降低时,应即停机检查。

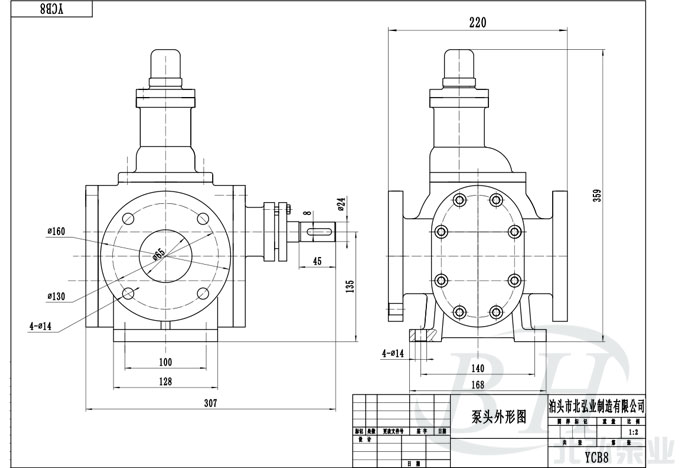

六、YCB8-0.6圆弧齿轮油泵尺寸图

YCB8-0.6圆弧齿轮油泵尺寸图

七、YCB圆弧齿轮泵性能参数表

型号 流量
Q
转速
n
r/min
排出压力
p Mpa
必需汽
蚀余量
rm
效率
η%
电动机
m3/h 频率
Hz
功率KW 型号
YCB0.6-0.6 0.6 910 0.6 5.5 32 50 0.75 Y90S-6
1.0 1390 50 0.75 Y80L2-4
0.7 1130 60 0.75 Y90S-6
1.2 1710 60 0.75 Y80L2-4
YCB0.6-1.6 0.6 910 1.6 7.0 70 50 1.1 Y90L-6
1.0 1400 50 1.5 Y90L-4
0.7 1130 60 1.1 Y90L-6
1.2 1710 60 1.1 Y90S-4
YCB1.6-0.6 1.6 910 0.6 5.5 42 50 0.75 Y90S-6
2.5 1400 50 1.1 Y90S-4
1.9 1130 60 1.1 Y90L-6
3.0 1710 60 1.5 Y90L-4
YCB1.6-1.6 1.6 940 1.6 7.0 71 50 2.2 Y112M-6
2.5 1440 50 4 Y112M-4
1.9 1150 60 2.2 Y112M-6
3.0 1750 60 4 Y112M-4
YCB3.3-0.6 3.3 940 0.6 5.0 60 50 1.5 Y100L-6
5.0 1420 50 2.2 Y100L1-4
4.0 1150 60 1.5 Y100L-6
6.0 1730 60 2.2 Y100L1-4
YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6
5.0 1440 50 7.5 Y132M-4
4.0 1170 60 4 Y132M1-6
6.0 1750 60 7.5 Y132M-4
YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6
6.0 1420 50 2.2 Y100L1-4
4.8 1150 60 2.2 Y112M-6
7.2 1730 60 3 Y100L2-4
YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6
6.0 1440 50 7.5 Y132M-4
4.8 1170 60 5.5 Y132M-6
7.2 1750 60 7.5 Y132M-4
YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6
12.0 1440 50 5.5 Y132S-4
9.6 1170 60 4 Y132M1-6
14.4 1750 60 5.5 Y132S-4
YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6
12.0 1460 50 15 Y160L-4
9.6 1170 60 11 Y160L-6
14.4 1760 60 15 Y160L-4
YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6
15.0 1440 50 5.5 Y132S-4
12.0 1170 60 5.5 Y132M2-6
18.0 1750 60 7.5 Y132M-4
YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6
15.0 1470 50 15 Y160L-4
12.0 1170 60 11 Y160L-6
18.0 1770 60 18.5 Y160L-4
YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6
24.0 1170 60 7.5 Y160M-6
YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6
30.0 1170 60 11 Y160L-6
YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6
36.0 1170 60 11 Y160L-6
YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
48.0 1180 60 15 Y180L-6
YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6
60.0 1180 60 22 Y200L2-6



-->
