YCB20-0.6圆弧齿轮泵

  • 产品简介: YCB20-0.6圆弧齿轮泵启动前应全开吸入和排出管路中的阀门,严禁闭阀启动。检查全部管路法兰,接头的密封性。首次启动应向泵内注入输送液体。盘动联轴器,无摩擦及碰撞声音。验证电机转动方向后,启动电机。
  • 咨询热线:13931762407
  • 产品详情

YCB20-0.6圆弧齿轮泵

YCB20-0.6圆弧齿轮泵流量每小时20立方每小时,压力0.6Mpa,扬程60米,配电功率:7.5KW电机6极电机,YCB圆弧齿轮泵是根据国际最新节能产品制造,工作效率高,YCB20圆弧齿轮泵最高效率70%,采用不锈钢圆弧齿轮泵可以输送化工及耐腐蚀卫生条件高的场合。

YCB20-0.6圆弧齿轮泵适用于输送粘度为5×10-6~1.5×10-3m2/s (5-1500cSt),的具有润滑性的油料,运用特殊密封可使介质温度达到200℃。

YCB圆弧齿轮泵主要用途:
在一切工业领域中,均可作润滑油泵用。
YCB圆弧泵在输油系统中可用作传输,增压泵;
在燃油系统中可用作输送,加压,喷射的燃油泵;
在液压传动系统中可用作提供液压动力的液压泵;

YCB圆弧齿轮泵主要特点:
YCB系列圆弧齿轮泵采用了国际上被认为输送泵最先进的一点连续接触齿轮,即双圆弧加正弦曲线复合成齿形,可彻底淘汰渐开线齿轮输送泵。曾获国家级重大科技成果项目,并获国家教委科技进步三等奖。圆弧齿轮在两啮合齿廓间为一点连续接触,不会产生困油现象,彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低,并具有良好的节能效果。

YCB20-0.6圆弧齿轮泵结构:
YCB20-0.6圆弧泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。
YCB20-0.6设有安全阀作为超载保护,安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作,需要时可在管路上另行安装。

密封类型:泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。
运转方向:从主轴外伸端向泵看,为顺时针旋转。

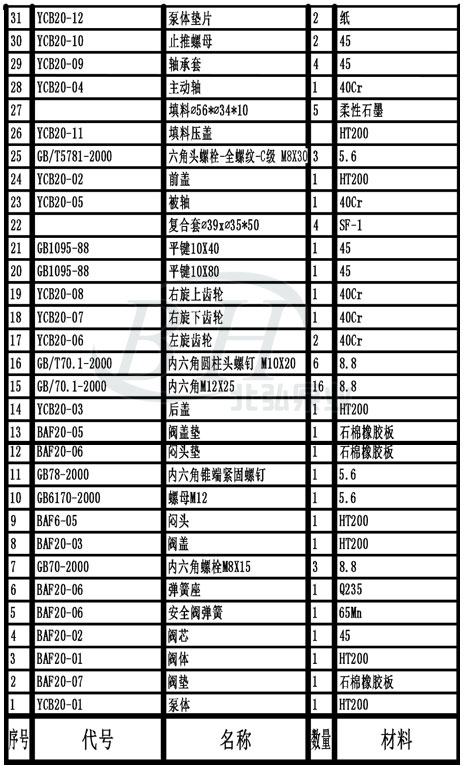

YCB20-0.6圆弧齿轮泵头装配图
YCB20-0.6圆弧齿轮泵头装配图

YCB20-0.6圆弧齿轮泵头装配图

YCB圆弧齿轮泵性能参数表

型号 流量
Q
转速
n
r/min
排出压力
p Mpa
必需汽
蚀余量
rm
效率
η%
电动机
m3/h 频率
Hz
功率KW 型号
YCB0.6-0.6 0.6 910 0.6 5.5 32 50 0.75 Y90S-6
1.0 1390 50 0.75 Y80L2-4
0.7 1130 60 0.75 Y90S-6
1.2 1710 60 0.75 Y80L2-4
YCB0.6-1.6 0.6 910 1.6 7.0 70 50 1.1 Y90L-6
1.0 1400 50 1.5 Y90L-4
0.7 1130 60 1.1 Y90L-6
1.2 1710 60 1.1 Y90S-4
YCB1.6-0.6 1.6 910 0.6 5.5 42 50 0.75 Y90S-6
2.5 1400 50 1.1 Y90S-4
1.9 1130 60 1.1 Y90L-6
3.0 1710 60 1.5 Y90L-4
YCB1.6-1.6 1.6 940 1.6 7.0 71 50 2.2 Y112M-6
2.5 1440 50 4 Y112M-4
1.9 1150 60 2.2 Y112M-6
3.0 1750 60 4 Y112M-4
YCB3.3-0.6 3.3 940 0.6 5.0 60 50 1.5 Y100L-6
5.0 1420 50 2.2 Y100L1-4
4.0 1150 60 1.5 Y100L-6
6.0 1730 60 2.2 Y100L1-4
YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6
5.0 1440 50 7.5 Y132M-4
4.0 1170 60 4 Y132M1-6
6.0 1750 60 7.5 Y132M-4
YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6
6.0 1420 50 2.2 Y100L1-4
4.8 1150 60 2.2 Y112M-6
7.2 1730 60 3 Y100L2-4
YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6
6.0 1440 50 7.5 Y132M-4
4.8 1170 60 5.5 Y132M-6
7.2 1750 60 7.5 Y132M-4
YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6
12.0 1440 50 5.5 Y132S-4
9.6 1170 60 4 Y132M1-6
14.4 1750 60 5.5 Y132S-4
YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6
12.0 1460 50 15 Y160L-4
9.6 1170 60 11 Y160L-6
14.4 1760 60 15 Y160L-4
YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6
15.0 1440 50 5.5 Y132S-4
12.0 1170 60 5.5 Y132M2-6
18.0 1750 60 7.5 Y132M-4
YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6
15.0 1470 50 15 Y160L-4
12.0 1170 60 11 Y160L-6
18.0 1770 60 18.5 Y160L-4
YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6
24.0 1170 60 7.5 Y160M-6
YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6
30.0 1170 60 11 Y160L-6
YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6
36.0 1170 60 11 Y160L-6
YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
48.0 1180 60 15 Y180L-6
YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6
60.0 1180 60 22 Y200L2-6



-->
